8 MHA+Atlas实现高可用+读写分离

LJH • • Mysql • 阅读 521

简介

MHA优点

1、管理规模：一个Manager能管理多套复制，不需要修改现有的复制部署，大大地节约服务器的数量
2、速度上：较短的时间内实现自动故障检测和故障转移（10-30秒），主备切换功能速度快，安全无损3、耗数据一致性：解决了主库崩溃的数据一致性问题：MHA Manager可以独立部署在一台独立的机器上管理多个Master-Slave集群，也可以部署在一台Slave上。当Master出现故障时，它可以自动将最新数据的Slave提升为新的Master,将宕机的master上保存下来的二进制日志恢复到含有最新位置点的slave上，然后将所有其他的Slave重新指向新的Master。整个故障转移过程对应用程序是完全透明的。
4、工作时：性能优秀，可工作在半同步复制和异步复制，当监控mysql状态时，仅需要每隔N秒向master发送ping包(默认3秒)，所以对性能无影响
兼容性：只要replication支持的存储引擎，MHA都支持，不会局限于innodb

MHA工作流程

把宕机的master二进制日志保存下来
找到binlog位置点最新的slave
在binlog位置点最新的slave上用relay log（差异日志）修复其它slave
将宕机的master上保存下来的二进制日志恢复到含有最新位置点的slave上
将含有最新位置点binlog所在的slave提升为master
将其它slave重新指向新提升的master，并开启主从复制

MHA架构图

8 MHA+Atlas实现高可用+读写分离

MHA工具介绍

MHA软件由两部分组成，Manager工具包和Node工具包

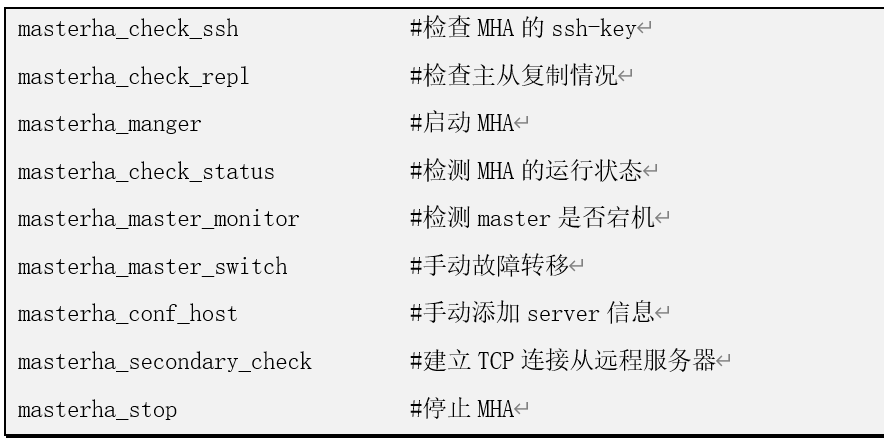

Manager工具包主要包括

8 MHA+Atlas实现高可用+读写分离

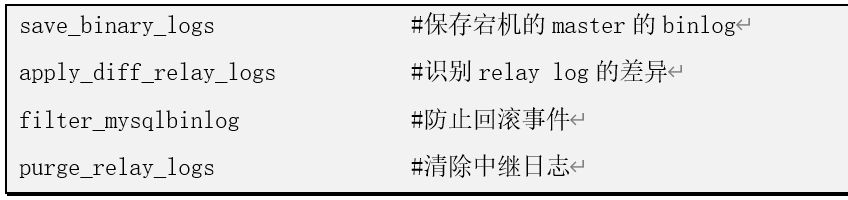

Node工具包主要包括

8 MHA+Atlas实现高可用+读写分离

实验：

环境准备

下面要进行一项实验，由四台192.168.1.10：MHA-manager，192.168.1.11：master，192.168.1.12：slave，192.168.1.13：slave，之后搭建起来会模拟master宕机过程，需要手动将master指向新的slave，然后添加脚本，实现VIP漂移

8 MHA+Atlas实现高可用+读写分离

安装mysql

所有服务器修改主机名
hostnamectl set-hostname mha-manager;bash
hostnamectl set-hostname mysql-db01;bash
hostnamectl set-hostname mysql-db02;bash
hostnamectl set-hostname mysql-db03;bash

四台服务器同时二进制安装mysql
创建下载包目录
mkdir ~/tools;cd ~/tools
包mysql-5.6.30-linux-glibc2.5-x86_64.tar.gz
解压二进制包，移到/usr/local目录下
tar xf mysql-5.6.30-linux-glibc2.5-x86_64.tar.gz
mv mysql-5.6.30-linux-glibc2.5-x86_64/ /usr/local/mysql
创建数据库用户
useradd -M -s /sbin/nologin mysql
安装mysql依赖包
cd /usr/local/mysql/scripts/
yum -y install autoconf
初始化数据库
./mysql_install_db --user=mysql --datadir=/usr/local/mysql/data/ --basedir=/usr/local/mysql/
复制配置文件
cp /usr/local/mysql/support-files/my-default.cnf /etc/my.cnf
复制命令脚本
cp /usr/local/mysql/support-files/mysql.server /etc/init.d/mysqld
配置环境变量
echo 'export PATH="/usr/local/mysql/bin:$PATH"' >> /etc/profile.d/mysql.sh
source /etc/profile

启动mysql服务
启动
systemctl daemon-reload
systemctl start mysql
开机自启
chkconfig --add mysqld
chkconfig mysqld on
设置初始用户名与密码
mysqladmin -uroot password 123

主从复制

流程：
主库和从库都要先开启binlog，主库和从库server-id设置为不同，并创建主从用户，授权和接受授权

 配置文件（主库为例）
配置manager服务端配置文件（之后同步binlog日志使用）

8 MHA+Atlas实现高可用+读写分离

systemctl restart mysqld

三台mysql修改主配置文件以主服务器（11）为例（从server_id不同即可）
vim /etc/my.cnf

[mysqld]
server_id=1
log_bin=mysql-bin
user=mysql
basedir=/usr/local/mysql
datadir=/usr/local/mysql/data
socket=/tmp/mysql.sock
log_error=/usr/local/mysql/data/error.log

systemctl restart mysqld

主服务器创建授权用户
mysql -uroot -p123
grant replication slave on *.* to rep@'192.168.1.%' identified by '123';flush privileges;
show master status;

8 MHA+Atlas实现高可用+读写分离

从服务器接受授权（12、13）
mysql -uroot -p123
change master to master_host='192.168.1.11',master_user='rep',master_password='123',master_log_file='mysql-bin.000001',master_log_pos=120;

详解
master_host 主库IP地址
master_user 主库授权的用户
master_password 主库复制用户对应的密码

开启slave
start slave;
show slave status\G

8 MHA+Atlas实现高可用+读写分离
8 MHA+Atlas实现高可用+读写分离

主从服务器禁用自动删除relay log永久生效(可选：临时生效：set global relay_log_purge=0;)
vim /etc/my.cnf

[mysqld]
relay_log_purge=0
8 MHA+Atlas实现高可用+读写分离

systemctl restart mysqld

登录从服务器mysql临时设置只读（当成为主服务器时只读失效）
set global read_only=1;

（12、13）因为mysql-db02与mysql-db03为备用主库，所以也需要添加rep用户复制权限

mysql -uroot -p123
grant replication slave on *.* to rep@'192.168.1.%' identified by '123';

部署MHA-node（所有节点）

在所有节点上部署数据节点包
添加主机名与IP映射关系
vim /etc/hosts
192.168.1.10 mha-manager
192.168.1.11 mysql-db01
192.168.1.12 mysql-db02
192.168.1.13 mysql-db03

安装MHA节点依赖包
yum -y install perl-DBD-MySQL
cd ~/tools/
拉包，将mha4mysql-manager-0.56-0.el6.noarch.rpm管理节点包和mha4mysql-node-0.56-0.el6.noarch.rpm数据节点包拉到当前目录 （管理节点安装管理包和节点包，被管理节点只需要安装节点包）
rpm -ivh mha4mysql-node-0.56-0.el6.noarch.rpm

8 MHA+Atlas实现高可用+读写分离

在三台mysql数据库上部署授权用户

mysql -uroot -p123
grant all privileges on *.* to mha@'192.168.1.%' identified by 'mha';flush privileges;

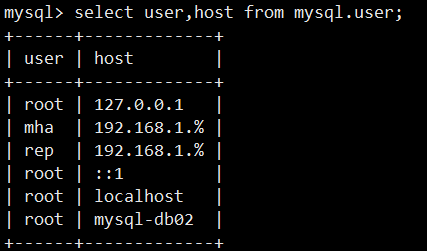

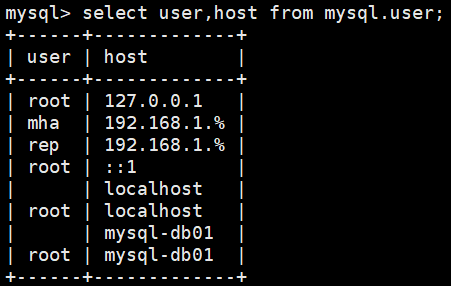

主节点上查看用户情况，顺便去从节点看看同步是否完成
select user,host from mysql.user;

8 MHA+Atlas实现高可用+读写分离

删除主节点的空用户，否则之后会报错，顺便去从节点检查下空用户是否也跟着删除

delete from mysql.user where user='';
flush privileges;
select user,host from mysql.user;
8 MHA+Atlas实现高可用+读写分离
8 MHA+Atlas实现高可用+读写分离
8 MHA+Atlas实现高可用+读写分离

部署MHA-manager（10）

上传perl的rpm依赖软件包
cd ~/tools/
拉包

8 MHA+Atlas实现高可用+读写分离

安装依赖包
yum -y localinstall perl-*
rpm -ivh mha4mysql-manager-0.56-0.el6.noarch.rpm

8 MHA+Atlas实现高可用+读写分离

Manager端编辑配置文件
创建配置文件目录
mkdir -p /etc/mha
创建普通日志目录
mkdir -p /var/log/mha/app1
创建bin-log日志保存目录（之后保存bin-log日志用到）
mkdir -p /var/data/binlog

编辑mha配置文件
vim /etc/mha/app1.cnf

[server default]
#设置manager日志
manager_log=/var/log/mha/app1/manager
#设置manager工作目录
manager_workdir=/var/log/mha/app1
#设置master保存binlog的位置，以便MHA可以找到master日志
master_binlog_dir=/usr/local/mysql/data/
#设置监控的用户
user=mha
#设置mha用户的密码
password=mha
#设置监控主库，发送ping包的时间间隔，尝试三次没有回应的时候自动进行failover
ping_interval=2
#设置复制用户的密码
repl_password=123
#指定复制用户
repl_user=rep
#设置ssh登录名
ssh_user=root

[server1]
hostname=192.168.1.11
port=3306

[server2]
#设置为候选master,如果设置该参数后，发生主从切换后将会将此从库提升为主库，即使这个主库不是集群中事件最新的slave
candidate_master=1
#默认情况下一个slave数据量落后master 100M的relay logs的话，MHA将不会选择该slave作为一个新的master,因为对于这个slave的恢复需要花费很长时间，通过设置这个参数，MHA触发切换再选择一个新的master的时候忽略复制延时，这个参数对于设置candidate_master=1的主机非常有用，因为这个候选主在切换过程中一定是新的master
check_repl_delay=0
hostname=192.168.1.12
port=3306

[server3]
hostname=192.168.1.13
port=3306

注：如果配置文件出现报错，记着把注释删掉

配置ssh信任（所有节点）
对所有节点配置所有主机的ssh信任（配置16次）
创建秘钥对
ssh-keygen -t rsa -P '' -f ~/.ssh/id_rsa

所有节点分发公钥，包括自己
ssh-copy-id -i /root/.ssh/id_rsa.pub root@192.168.1.10
ssh-copy-id -i /root/.ssh/id_rsa.pub root@192.168.1.11
ssh-copy-id -i /root/.ssh/id_rsa.pub root@192.168.1.12
ssh-copy-id -i /root/.ssh/id_rsa.pub root@192.168.1.13

测试ssh ，指向配置文件
masterha_check_ssh --conf=/etc/mha/app1.cnf

8 MHA+Atlas实现高可用+读写分离

测试主从复制
masterha_check_repl --conf=/etc/mha/app1.cnf

8 MHA+Atlas实现高可用+读写分离

配置VIP漂移

两种VIP管理方式
通过keepalived的方式，管理VIP；
通过MHA自带脚本方式，管理VIP

为了防止脑裂，使用MHA脚本方式管理VIP
Mha-manager修改配置文件
vim /etc/mha/app1.cnf
在[server default]标签下添加
master_ip_failover_script=/usr/local/bin/master_ip_failover

8 MHA+Atlas实现高可用+读写分离

上传脚本文件master_ip_failover到/usr/local/bin目录下
vim /usr/local/bin/master_ip_failover

#!/usr/bin/env perl

#  Copyright (C) 2011 DeNA Co.,Ltd.
#  You should have received a copy of the GNU General Public License
#   along with this program; if not, write to the Free Software
#  Foundation, Inc.,
#  51 Franklin Street, Fifth Floor, Boston, MA  02110-1301  USA

## Note: This is a sample script and is not complete. Modify the script based on your environment.

use strict;
use warnings FATAL => 'all';

use Getopt::Long;
use MHA::DBHelper;

my (
  $command,        $ssh_user,         $orig_master_host,
  $orig_master_ip, $orig_master_port, $new_master_host,
  $new_master_ip,  $new_master_port,  $new_master_user,
  $new_master_password
);

my $vip = '192.168.1.100/24';
my $key = '0';
my $ssh_start_vip = "/sbin/ifconfig ens33:$key $vip";
my $ssh_stop_vip = "/sbin/ifconfig ens33:$key down";
GetOptions(
  'command=s'             => \$command,
  'ssh_user=s'            => \$ssh_user,
  'orig_master_host=s'    => \$orig_master_host,
  'orig_master_ip=s'      => \$orig_master_ip,
  'orig_master_port=i'    => \$orig_master_port,
  'new_master_host=s'     => \$new_master_host,
  'new_master_ip=s'       => \$new_master_ip,
  'new_master_port=i'     => \$new_master_port,
  'new_master_user=s'     => \$new_master_user,
  'new_master_password=s' => \$new_master_password,
);

exit &main();

sub main {
    print "\n\nIN SCRIPT TEST====$ssh_stop_vip==$ssh_start_vip===\n\n";
    if ( $command eq "stop" || $command eq "stopssh" ) {
        my $exit_code = 1;
        eval {
            print "Disabling the VIP on old master: $orig_master_host \n";
            &stop_vip();
            $exit_code = 0;
        };
        if ($@) {
            warn "Got Error: $@\n";
            exit $exit_code;
        }
        exit $exit_code;
    }
    elsif ( $command eq "start" ) {
        my $exit_code = 10;
        eval {
            print "Enabling the VIP - $vip on the new master - $new_master_host \n";
            &start_vip();
            $exit_code = 0;
        };
        if ($@) {
            warn $@;
            exit $exit_code;
        }
        exit $exit_code;
    }
    elsif ( $command eq "status" ) {
        print "Checking the Status of the script.. OK \n";
        exit 0;
    }
    else {
        &usage();
        exit 1;
    }
}
sub start_vip() {
    `ssh $ssh_user\@$new_master_host \" $ssh_start_vip \"`;
}
sub stop_vip() {
     return 0  unless  ($ssh_user);
    `ssh $ssh_user\@$orig_master_host \" $ssh_stop_vip \"`;
}
sub usage {
  print
"Usage: master_ip_failover --command=start|stop|stopssh|status --orig_master_host=host --orig_master_ip=ip --orig_master_port=port --new_master_host=host --new_master_ip=ip --new_master_port=port\n";
}

脚本增加执行权限
chmod +x /usr/local/bin/master_ip_failover

手动绑定Master的VIP（11）
ifconfig ens33:0 192.168.1.100/24
ip a |grep ens33

8 MHA+Atlas实现高可用+读写分离

测试VIP（10）

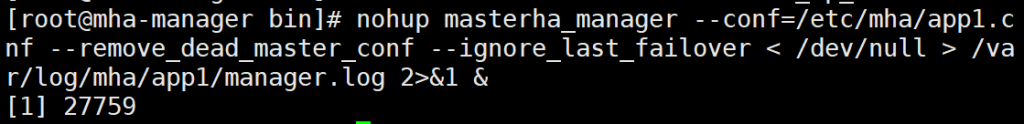

启动MHA
nohup masterha_manager --conf=/etc/mha/app1.cnf --remove_dead_master_conf --ignore_last_failover < /dev/null > /var/log/mha/app1/manager.log 2>&1 &

8 MHA+Atlas实现高可用+读写分离

add：关闭MHA Manage监控
masterha_stop --conf=/etc/mha/app1.conf
主从切换之后为了防止脑裂，自动关闭监控，一旦发生切换管理进程将会退出，无法进行再次测试，需将故障数据库加入到MHA环境中来

测试状态
masterha_check_status --conf=/etc/mha/app1.cnf

宕掉master（11）
systemctl stop mysqld

此时vip漂移到db02（12）
ip a|grep ens33

8 MHA+Atlas实现高可用+读写分离

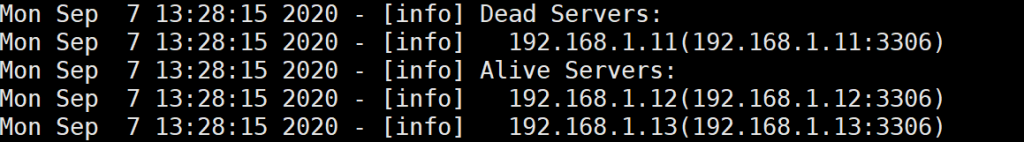

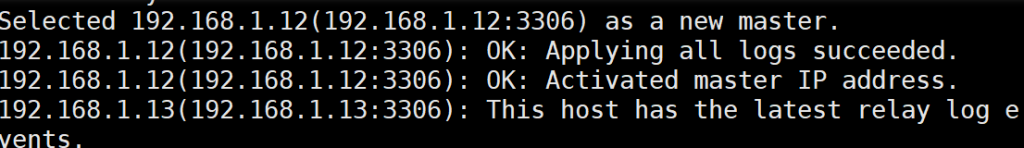

查看监控日志
cat /var/log/mha/app1/manager

8 MHA+Atlas实现高可用+读写分离
8 MHA+Atlas实现高可用+读写分离

继续关闭12的mysql服务，VIP漂移到13
systemctl stop mysqld

8 MHA+Atlas实现高可用+读写分离

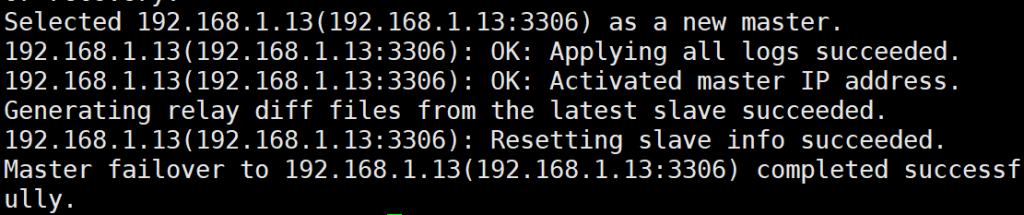

cat /var/log/mha/app1/manager

8 MHA+Atlas实现高可用+读写分离

将旧主库(db01)恢复为从库，需手动执行
开启刚才停掉的master的mysql服务
systemctl start mysqld

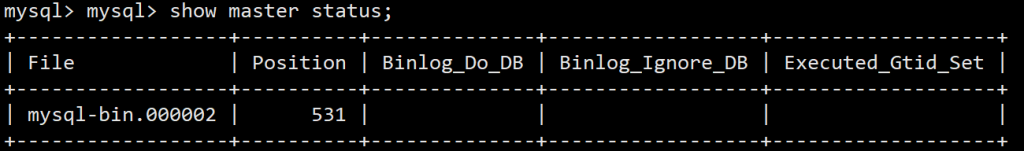

db03（13）使用show master status;

8 MHA+Atlas实现高可用+读写分离

db01和db02接受授权，让db-03成为db-01和db-02的主库

change master to master_user='rep',master_password='123',master_host='192.168.1.13',master_log_file='mysql-bin.000002',master_log_pos=531;
start slave;

show slave status\G

8 MHA+Atlas实现高可用+读写分离

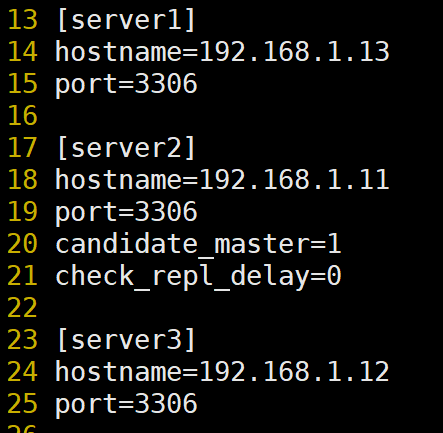

在MHA的配置文件中，将旧db-01从库（之前的slave的信息加入,因为主从切换导致被管理的server1和server2下的配置内容已经消失）
vim /etc/mha/app1.cnf

8 MHA+Atlas实现高可用+读写分离

将新的从库临时设置read_only=1
set global read_only=1;

测试复制，如果not ok，一般是配置文件改错了
masterha_check_repl --conf=/etc/mha/app1.cnf

8 MHA+Atlas实现高可用+读写分离

需要重新启动MHA，依然恢复正常，这样就形成了新的一主（13）两从（11、12）
nohup masterha_manager --conf=/etc/mha/app1.cnf --remove_dead_master_conf --ignore_last_failover < /dev/null > /var/log/mha/app1/manager.log 2>&1 &

最后测试宕机mysql-db03，看看是否会漂移到mysql-db01

注（下面一段命令未成功，可忽略）：

手动从节点加入主节点方式方式：原来的主要变成从，和现在的主建立主从关系（change master to... start slave;）这些操作后文档说下面一条命令可以重新将当季的master加入到master中，但是测试没效果
masterha_master_switch --conf=/etc/mha/app1.cnf --dead_master_host=192.168.1.13 --master_state=dead --new_master_host=192.168.1.11 --ignore_last_failover

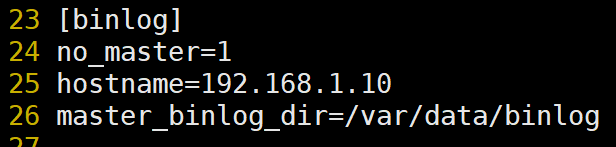

配置binlog-server

修改mha配置文件
vim /etc/mha/app1.cnf
添加

[binlog]
no_master=1
hostname=192.168.1.10
master_binlog_dir=/var/data/binlog
8 MHA+Atlas实现高可用+读写分离

cd /var/data/binlog/
mha-master开启备份主服务器上的bin-log日志功能
mysqlbinlog -R --host=192.168.1.11 --user=mha --password=mha --raw --stop-never mysql-bin.000001 &

解析：
--raw：binlog日志会以二进制格式存储在磁盘中，如果不指定该选项，则会以文本形式保存
--user：复制的MySQL用户
--stop-never：不断生成的binlog保存到本地
mysql-bin.000001：代表从哪个binlog开始复制。

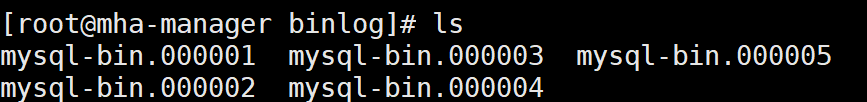

测试binlog备份
ls

8 MHA+Atlas实现高可用+读写分离

在master上刷新日志
flush logs;

8 MHA+Atlas实现高可用+读写分离

再看备份目录，会多出来二进制日志文件

8 MHA+Atlas实现高可用+读写分离

Atlas（基于MHA环境实现）

介绍

Atlas 是由 Qihoo 360公司Web平台部基础架构团队开发维护的一个基于MySQL协议的数据中间层项

8 MHA+Atlas实现高可用+读写分离

主要功能
读写分离：Atlas会透明的将事务语句和写语句发送至主库执行，读语句发送至从库执行。具体以下语句会在主库执行

Atlas主要功能
1.读写分离
2.从库负载均衡
3.IP过滤
4.自动分表
5.DBA可平滑上下线DB
6.自动摘除宕机的DB

环境准备：

192.168.1.10 atlas管理端
192.168.1.11：mysql主
192.168.1.12、192.168.1.13：mysql从

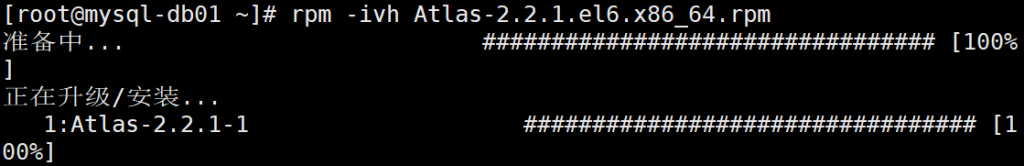

Atlas安装（主数据库，此时为11）

下载包Atlas-2.2.1.el6.x86_64.rpm
官网下载方式：wget https://github.com/Qihoo360/Atlas/releases/download/2.2.1/Atlas-2.2.1.el6.x86_64.rpm
rpm -ivh Atlas-2.2.1.el6.x86_64.rpm

8 MHA+Atlas实现高可用+读写分离

add：安装好了，它会默认在”/usr/local/mysql-proxy”下给你生成4个文件夹，以及需要配置的文件

8 MHA+Atlas实现高可用+读写分离

查看一下命令

8 MHA+Atlas实现高可用+读写分离

“encrypt”是用来生成MySQL密码加密的，在配置的时候会用到
“mysql-proxy”是MySQL自己的读写分离代理
“mysql-proxyd”是360弄出来的，后面有个“d”，服务的启动、重启、停止。都是用他来执行的

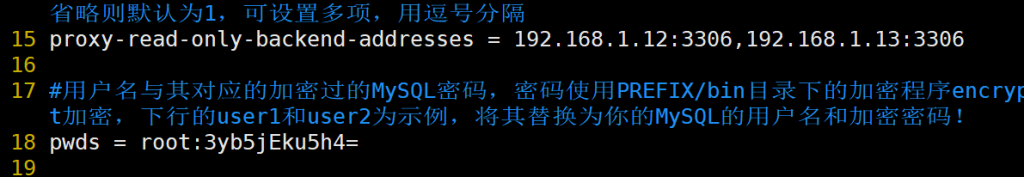

编辑配置文件

思路：下载管理包即可，但是需要给管理节点配置文件中的登录用户授权，管理节点需要进行读写分离配置，还需要设置一个管理账户

cd /usr/local/mysql-proxy/bin/

8 MHA+Atlas实现高可用+读写分离

这是用来登录到Atlas的管理员的账号与密码，与之对应的是“#Atlas监听的管理接口IP和端口”，也就是说需要设置管理员登录的端口，才能进入管理员界面，默认端口是2345，也可以指定IP登录，指定IP后，其他的IP无法访问管理员的命令界面。

vim /usr/local/mysql-proxy/conf/test.cnf

[mysql-proxy]

#带#号的为非必需的配置项目,这是用来登录到Atlas的管理员的账号与密码，与之对应的是“#Atlas监听的管理接口IP和端口”，也就是说需要设置管理员登录的端口，才能进入管理员界面，默认端口是2345，也可以指定IP登录，指定IP后，其他的IP无法访问管理员的命令界面。方便测试，我这里没有指定IP和
端口登录。
#管理接口的用户名
admin-username = user

#管理接口的密码
admin-password = pwd

#Atlas后端连接的MySQL主库的IP和端口，可设置多项，用逗号分隔
proxy-backend-addresses = 192.168.1.11:3306

#Atlas后端连接的MySQL从库的IP和端口，@后面的数字代表权重，用来作负载均衡，若省略则默认为1，可设置多项，用逗号分隔
proxy-read-only-backend-addresses = 192.168.1.12:3306@1,192.168.1.13:3306@1

#用户名与其对应的加密过的MySQL密码，密码使用PREFIX/bin目录下的加密程序encrypt加密，下行的user1和user2为示例，将其替换为你的MySQL的用户名和加密密码！
pwds = root:3yb5jEku5h4=

#设置Atlas的运行方式，设为true时为守护进程方式，设为false时为前台方式，一般开发调试时设为false，线上运行时设为true,true后面不能有空格。
daemon = true

#设置Atlas的运行方式，设为true时Atlas会启动两个进程，一个为monitor，一个为worker，monitor在worker意外退出后会自动将其重启，设为false时只有worker，没有monitor，一般开发调试时设为false，线上运行时设为true,true后面不能有空格。
keepalive = true

#工作线程数，对Atlas的性能有很大影响，可根据情况适当设置
event-threads = 8

#日志级别，分为message、warning、critical、error、debug五个级别
log-level = message

#日志存放的路径
log-path = /usr/local/mysql-proxy/log

#SQL日志的开关，可设置为OFF、ON、REALTIME，OFF代表不记录SQL日志，ON代表记录SQL日志，REALTIME代表记录SQL日志且实时写入磁盘，默认为OFF
sql-log = ON

#慢日志输出设置。当设置了该参数时，则日志只输出执行时间超过sql-log-slow（单位：ms)的日志记录。不设置该参数则输出全部日志。
#sql-log-slow = 10

#实例名称，用于同一台机器上多个Atlas实例间的区分
#instance = test

#Atlas监听的工作接口IP和端口
proxy-address = 0.0.0.0:1234

#Atlas监听的管理接口IP和端口
admin-address = 0.0.0.0:2345

#分表设置，此例中person为库名，mt为表名，id为分表字段，3为子表数量，可设置多项，以逗号分隔，若不分表则不需要设置该项
#tables = person.mt.id.3

#默认字符集，设置该项后客户端不再需要执行SET NAMES语句
charset = utf8

#允许连接Atlas的客户端的IP，可以是精确IP，也可以是IP段，以逗号分隔，若不设置该项则允许所有IP连接，否则只允许列表中的IP连接
#client-ips = 127.0.0.1, 192.168.1

#Atlas前面挂接的LVS的物理网卡的IP(注意不是虚IP)，若有LVS且设置了client-ips则此项必须设置，否则可以不设置
#lvs-ips = 192.168.1.1

修改的地方这里再次截图下，加强记忆

8 MHA+Atlas实现高可用+读写分离
8 MHA+Atlas实现高可用+读写分离
8 MHA+Atlas实现高可用+读写分离
8 MHA+Atlas实现高可用+读写分离
8 MHA+Atlas实现高可用+读写分离
8 MHA+Atlas实现高可用+读写分离

因为atlas需要管理两个从数据库，所以需要授权给atlas登录

grant all on *.* to root@'%' identified by '123';
flush privileges;

启动Atlas

/usr/local/mysql-proxy/bin/mysql-proxyd test start

8 MHA+Atlas实现高可用+读写分离

如果开启失败，去找日志文件
/usr/local/mysql-proxy/log

Atlas连接与测试

yum -y install mariadb-server

登录工作账号端口
mysql -uuser -ppwd -h 127.0.0.1 -P2345

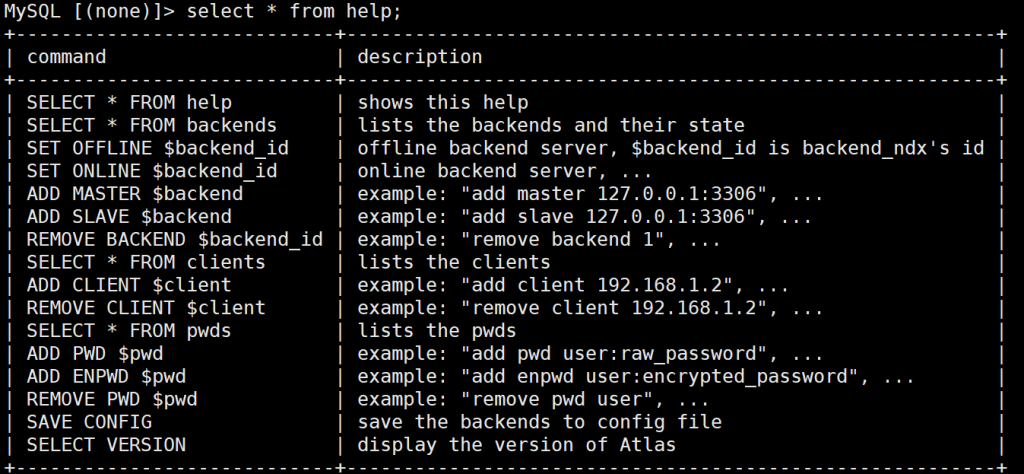

查看帮助信息
select * from help;

8 MHA+Atlas实现高可用+读写分离

查看后端服务器连接状态
select * from backends;

8 MHA+Atlas实现高可用+读写分离

11进行读写，12、13读

测试读写负载均衡

mysql -uroot -p123 -h127.0.0.1 -P1234

use school；
两个从库都有一个school库，库中有一个students表，内容不一样
12端

8 MHA+Atlas实现高可用+读写分离

13端：

8 MHA+Atlas实现高可用+读写分离

登录工作接口和端口，测试读写分离
mysql -uroot -p123 -h 127.0.0.1 -P3307

8 MHA+Atlas实现高可用+读写分离

发布者：LJH，转发请注明出处：https://www.ljh.cool/6516.html

赞 (1)
LJHLJH
0 0
上一篇 2020年6月1日 上午2:33
下一篇 2020年6月3日 下午6:04

相关推荐

发表回复

您的电子邮箱地址不会被公开。 必填项已用*标注
