Kubernetes安全篇1：Kube-bench、网络访问控制

CIS安全标准

互联网安全中心（CIS，Center for Internet Security），是一个非盈利组织，致力互联网提供免费的安全防御解决方案。

官网：https://www.cisecurity.org/

Kubernetes CIS基准：https://www.cisecurity.org/benchmark/kubernetes/

CIS安全机制Kube-bench

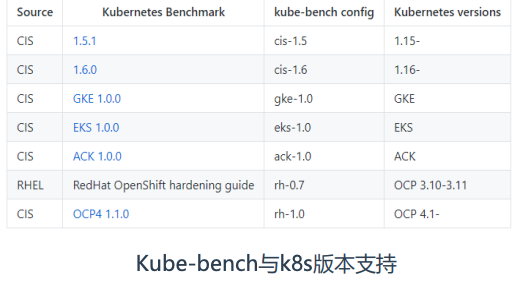

Kube-bench是容器安全厂商Aquq推出的工具，以CIS K8s基准作为基础，来检查K8s是否安全部署。主要查找不安全的配置参数、敏感的文件权限、不安全的帐户或公开端口等等。CIS基准测试工具：kube-bench部署

1、下载二进制包
https://github.com/aquasecurity/kube-bench/releases

2、解压使用

tar zxvf kube-bench_0.6.10_linux_amd64.tar.gz
mkdir /etc/kube-bench # 创建默认配置文件路径
mv cfg /etc/kube-bench/cfg
mv kube-bench /usr/local/bin/
cd /etc/kube-bench/cfg && ls

kube-bench命令：

使用kube-bench run进行测试，该指令有以下常用参数：

常用参数：
-s, --targets 指定要基础测试的目标，这个目标需要匹配cfg/中的文件名称，已有目标：master, controlplane, node, etcd, policies
--version：指定k8s版本，如果未指定会自动检测
--benchmark：手动指定CIS基准版本，不能与--version一起使用

检查master组件安全配置

kube-bench run -s master

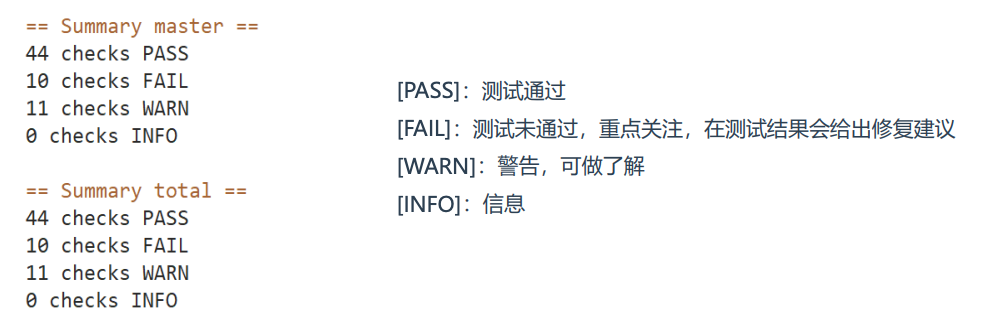

执行后会逐个检查安全配置并输出修复方案及汇总信息输出：

方案使用方式：

kube-bench run -s master
给出问题及解决方案：

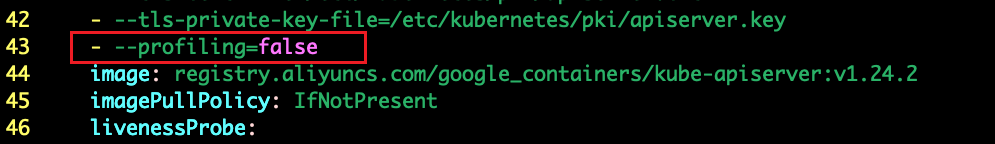

修改方式：

vi /etc/kubernetes/manifests/kube-apiserver.yaml

systemctl restart kubelet.service
kube-bench run -s master
执行命令后1.2.20 这个报错成功修复

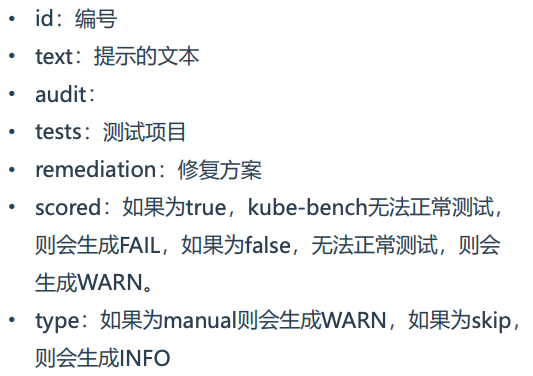

配置文件修改：

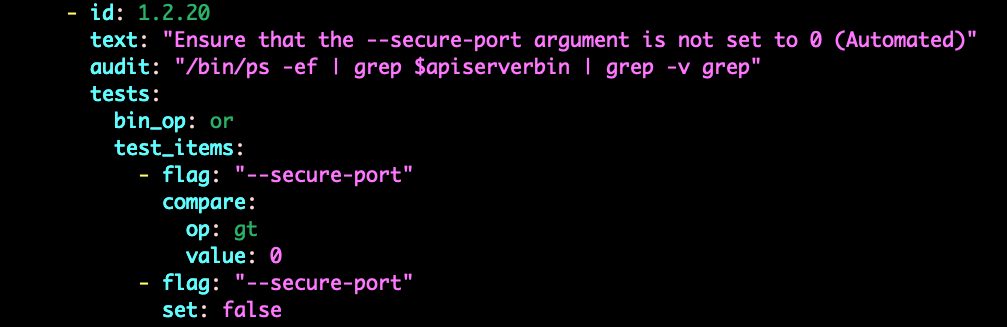

cat /etc/kube-bench/cfg/cis-1.6/master.yaml

修改配置文件参数的场景：

如果apiserver组件某个参数已经弃用（假如apiserver的--profiling参数被弃用），则可以使用参数skip

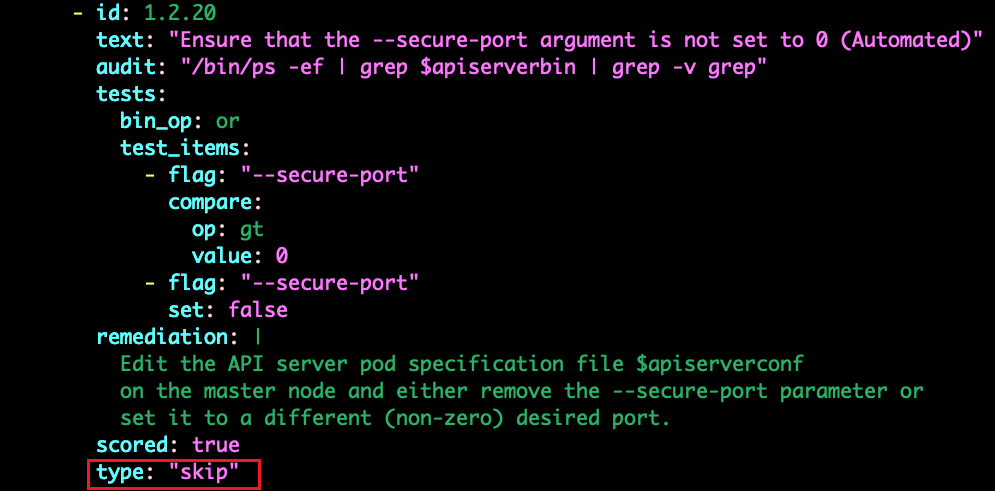

这里假如这一条1.2.20已弃用不需要重视，不需要显示FAIL：

vi /etc/kube-bench/cfg/cis-1.6/master.yaml

kube-bench run -s master

网络访问控制

网络策略应用场景

默认情况下，Kubernetes 集群网络没任何网络限制，Pod 可以与任何其他 Pod 通信，在某些场景下就需要进行网络控制，减少网络攻击面，提高安全性，这就会用到网络策略。

网络策略（Network Policy）：是一个K8s资源，用于限制Pod出入流量，提供Pod级别和Namespace级别网络访问控制。

网络策略的应用场景：

1、应用程序间的访问控制，例如项目A不能访问项目B的Pod
2、开发环境命名空间不能访问测试环境命名空间Pod
3、当Pod暴露到外部时，需要做Pod白名单
4、多租户网络环境隔离

Network Policy实现工作流程

Network Policy的主要功能是对Pod间的网络通信进行限制和准入控制，设置方式为将Pod的Label作为查询条件，设置允许访问或禁止访问的客户端Pod列表。目前查询条件可以作用于Pod和Namespace级别。

为了使用Network Policy，Kubernetes引入了一个新的资源对象NetworkPolicy，供用户设置Pod间网络访问的策略。但仅定义一个网络策略是无法完成实际的网络隔离的，还需要一个策略控制器（Policy Controller）进行策略的实现。策略控制器由第三方网络组件提供，目前Calico、Cilium、Kube-router、Romana、Weave Net等开源项目均支持网络策略的实现。

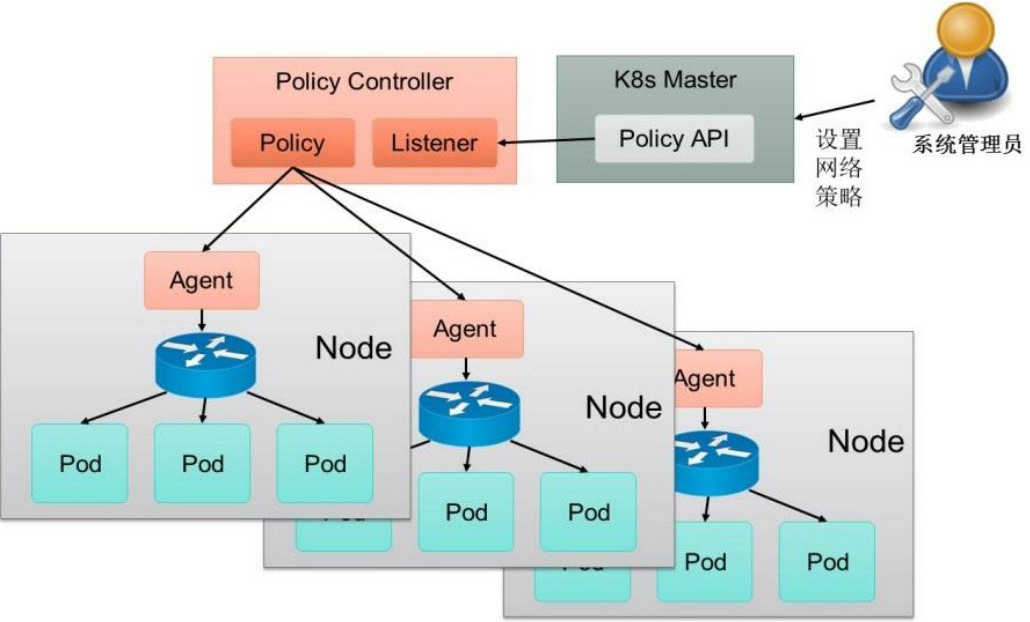

Network Policy的工作原理如图所示，policy controller需要实现一个API Listener，监听用户设置的NetworkPolicy定义，并将网络访问规则通过各Node的Agent进行实际设置（Agent则需要通过CNI网络插件实现）

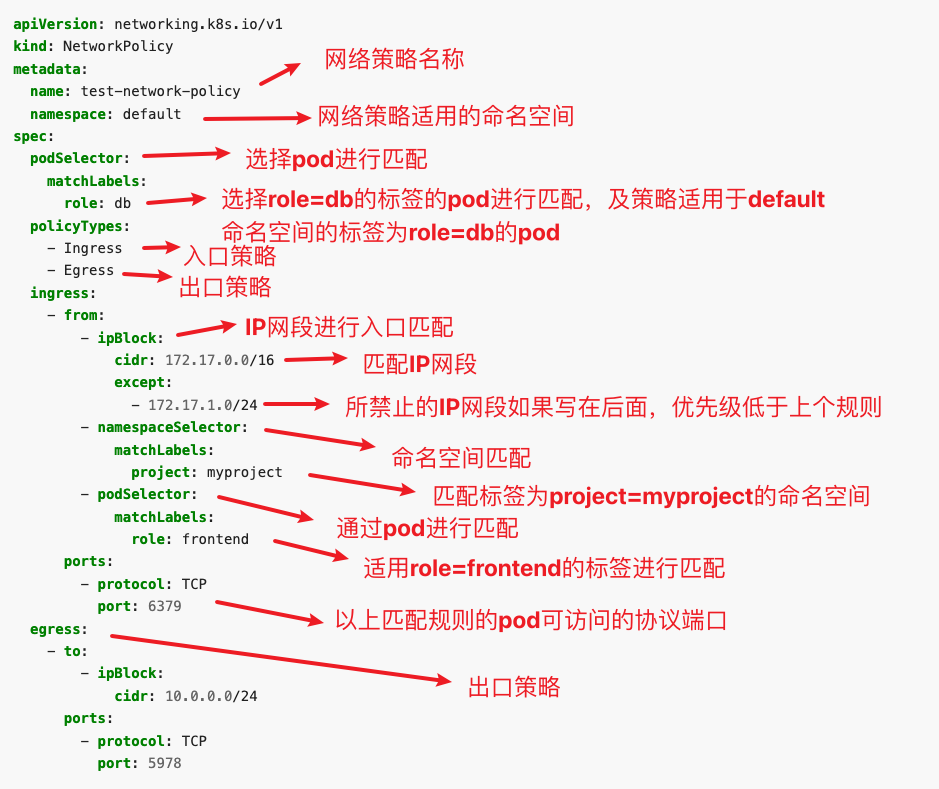

网络策略概述

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: test-network-policy
  namespace: default
spec:
  podSelector:
    matchLabels:
      role: db
  policyTypes:
    - Ingress
    - Egress
  ingress:
    - from:
        - ipBlock:
            cidr: 172.17.0.0/16
            except:
              - 172.17.1.0/24
        - namespaceSelector:
            matchLabels:
              project: myproject
        - podSelector:
            matchLabels:
              role: frontend
      ports:
        - protocol: TCP
          port: 6379
  egress:
    - to:
        - ipBlock:
            cidr: 10.0.0.0/24
      ports:
        - protocol: TCP
          port: 5978

选项：

和其它资源一样，NetworkPolicy也需要apiVersion、kind和metadata字段，配置方法和其它资源类似，对于NetworkPolicy的策略配置，从Spec开始，下面对每个字段进行讲解：

• podSelector：表示该策略对哪些Pod生效。示例中配置的是role=db，代表该策略应用于该NetworkPolicy所在的Namespace（NetworkPolicy具有Namespace隔离性）下符合role=db的Pod上。如果该选项为空，则对该Namespace下所有的Pod生效。
• policyTypes：网络策略的类型。目前网络策略支持入站（Ingress）和出站（Egress）的规则配置，出站代表符合podSelector规则的Pod的出口流量限制，入站是其它Pod对符合podSelector规则的Pod的访问流量限制。如果未指定policyTypes，则默认为Ingress，如果未指定policyTypes，且有出口规则的话，也会配置Egress。
• ingress：如policyTypes所述，Ingress是对入口流量的管控。每个NetworkPolicy可以包含一个Ingress白名单列表，每个规则都允许匹配from和ports部分的流量。其中from表示访问来源，可以配置为ipBlock、namespaceSelector、podSelector，如果此项为空则表示匹配所有来源。另外一个ports表示可被访问的端口列表，如果此项为空则表示匹配所有端口。
• egress：如policyTypes所述，Egress是对出口流量的管控。同样，NetworkPolicy可以包含一个Egress白名单列表，不同的是Egress的可配置参数为to和ports。其中ports表示可以访问的目标端口，to表示可以访问的目的，也可以配置为ipBlock、namespaceSelector、podSelector。
• namespaceSelector：匹配具有指定标签的Namespace下的所有Pod。当前示例的ingress的from参数配置了namespaceSelector，表示匹配具有project=myproject标签的Namespace下的所有Pod。
• ipBlock：表示匹配的IP块，可以是单个IP，也可以是网段，同时也支持IPV6格式。Except为可选参数，表示从IPBlock排除一些地址。

根据上述的概念，就可以知道上面示例的含义如下：

• 隔离default命名空间下具有role=db标签的Pod；
• 允许IP地址范围为172.17.0.0–172.17.0.255 和 172.17.2.0–172.17.255.255访问default命名空间下具有role=db的Pod的6379且协议为TCP的端口；
• 允许具有project=myproject的Namespace下的所有Pod访问default命名空间下具有role=db的Pod的6379且协议为TCP的端口；
• 允许default命名空间（和NetworkPolicy同一命名空间）下具有role=frontend标签的Pod访问default命名空间下具有role=db的Pod的6379且协议为TCP的端口；
• 允许带有role=db标签的Pod可以访问10.0.0.0/24网段下的5978且协议为TCP的端口

网络策略注意事项

在配置网络策略时，有很多细节需要注意，比如上述的示例中，一段关于ingress的from配置：

  - from:
    - ipBlock:
        cidr: 172.17.0.0/16
        except:
        - 172.17.1.0/24
    - namespaceSelector:
        matchLabels:
          project: myproject
    - podSelector:
        matchLabels:
          role: frontend

 需要注意的是在ipBlock、namespaceSelector和podSelector前面都有一个“-”，如果前面没有这个横杠将是另外一个完全不同的概念。可以看一下下面的示例：

  ingress:
  - from:
    - namespaceSelector:
        matchLabels:
          user: alice
      podSelector:
        matchLabels:
          role: client

此时的namespaceSelector有“-”，podSelector没有“-”，那此时的配置，代表的含义是允许具有user=alice标签的Namespace下，并且具有role=client标签的所有Pod访问，namespaceSelector和podSelector是且的关系。那我们继续看一下示例：

  ingress:
  - from:
    - namespaceSelector:
        matchLabels:
          user: alice
    - podSelector:
        matchLabels:
          role: client

此时的namespaceSelector和podSelector都有“-”，配置的含义是允许具有user=alice标签的Namespace下的所有Pod和当前Namespace下具有role=client标签的Pod访问，namespaceSelector和podSelector是或的关系。

除了上述的差别外，在配置ipBlock时，可能也会出现差异性。因为我们在接收或者发送流量时，很有可能伴随着数据包中源IP和目标IP的重写，也就是SNAT和DNAT，此时会造成流量的目标IP和源IP与配置的ipBlock出现了差异性，造成网络策略不生效，所以在配置IPBlock时，需要确认网络交换中是否存在源目地址转换，并且IPBlock最好不要配置Pod的IP，因为Pod发生重建时，它的IP地址一般就会发生变更，所以IPBlock一般用于配置集群的外部IP。

网络访问控制5个案例

案例1：拒绝命名空间下所有Pod出入站流量

创建一个test命名空间
kubectl create ns test

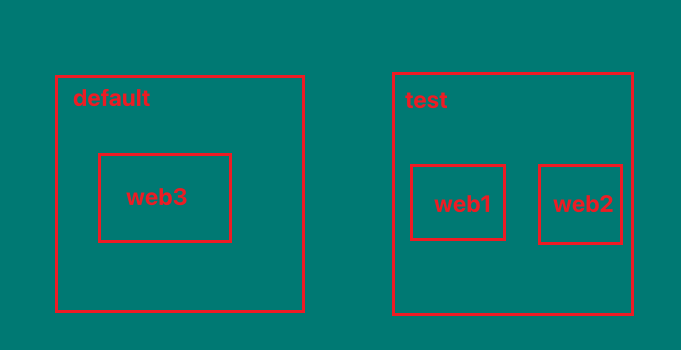

在test命名空间中创建web1、web2，default命名空间中创建web3，镜像使用busybox

kubectl run web1 --image=busybox -n test -- sleep 12h
kubectl run web2 --image=busybox -n test -- sleep 12h
kubectl run web3 --image=busybox -- sleep 12h

此时进入命名空间测试下ping

记住web1的pod IP，用外部测试

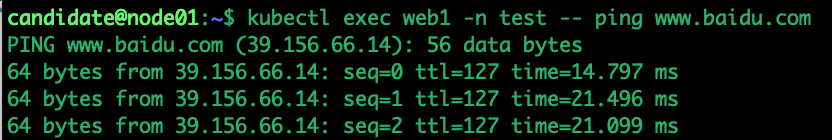

测试外部访问

kubectl exec web1 -n test -- ping www.baidu.com

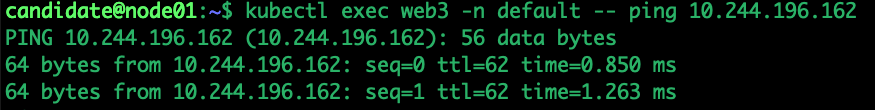

测试外部pod访问

kubectl exec web3 -n default -- ping 10.244.196.162

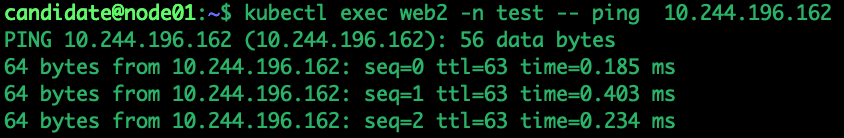

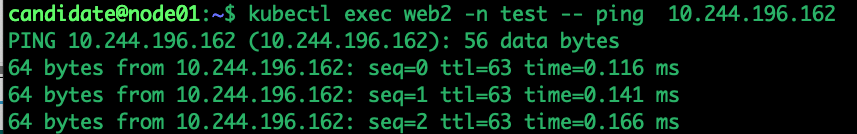

测试内部pod之间访问

kubectl exec web2 -n test -- ping 10.244.196.162

创建网络策略

deny-all.yaml

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: deny-all
  namespace: test
spec:
  podSelector: {} # 匹配本命名空间所有pod
  policyTypes:
  - Ingress
  - Egress
  # ingress和egress没有指定规则，则不允许任何流量进出pod

kubectl apply -f deny-all.yaml

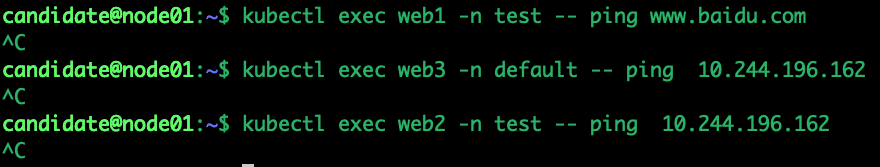

测试：

案例2：test命名空间下所有pod可以互相访问，也可以访问其他命名空间Pod，但其他命名空间不能访问test命名空间Pod。

kubectl delete -f deny-all.yaml

allow-internal.yaml

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: allow-internal
  namespace: test
spec:
  podSelector: {}
  policyTypes:
  - Ingress
  ingress:
  - from:
    - podSelector: {}

测试外部Namespace pod访问

测试内部pod之间访问

案例3：允许其他命名空间Pod访问test命名空间标签为run=web1应用，其他标签不能访问

kubectl delete networkpolicy allow-internal -n test

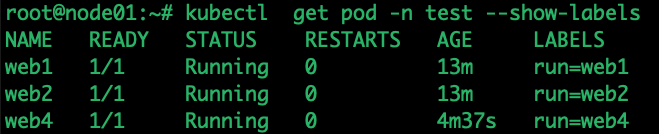

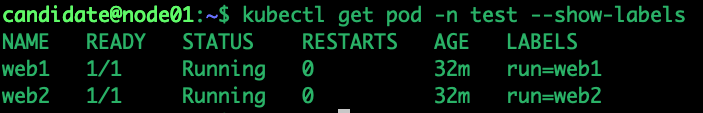

kubectl get pod -n test --show-labels

allow-all-namespaces.yaml

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: allow-all-namespaces
  namespace: test
spec:
  podSelector:
    matchLabels:
      run: web1
  policyTypes:
  - Ingress
  ingress:
  - from:
    - namespaceSelector: {} # 匹配所有命名空间的pod

apply一下

测试外部web3 pod访问web1

kubectl exec web3 -n default -- ping 10.244.196.162

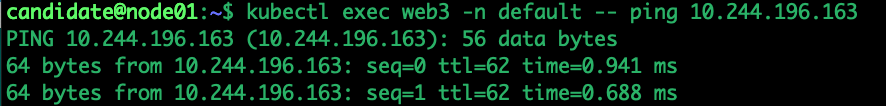

测试外部web3 pod访问web2

kubectl exec web3 -n default -- ping 10.244.196.163

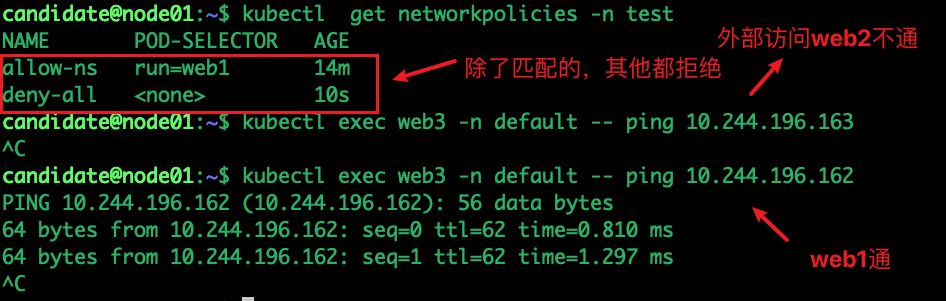

为什么都能访问呢？因为k8s默认策略都是允许通过，匹配规则是从前到后的匹配顺序，此时配合案例一策略进行限制即可

kubectl apply -f deny-all.yaml

测试：

案例4：同一个命名空间下应用之间限制访问，将test命名空间中标签为run=web1的pod隔离，只允许标签为run=web4的pod访问80端口

将web1的容器镜像修改为nginx
kubectl edit pod web1 -n test

此时在test命名空间中创建一个web4，在default命名空间创建一个web5的pod进行访问测试

kubectl run web4 --image=busybox -n test -- sleep 12h

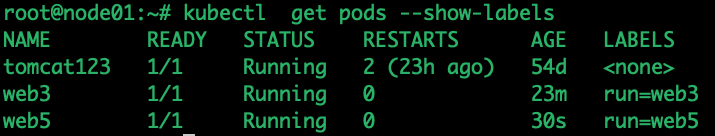

kubectl run web5 --image=busybox -n default -- sleep 12h

app-to-app.yaml

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: app2app
  namespace: test
spec:
  podSelector:
    matchLabels:
      run: web1
  policyTypes:
    - Ingress
  ingress:
    - from:
        - podSelector:
            matchLabels:
              run: web4
      ports:
        - protocol: TCP
          port: 80

测试内部pod web4访问web1

kubectl exec -it web4 -n test -- sh
wget 10.244.196.165

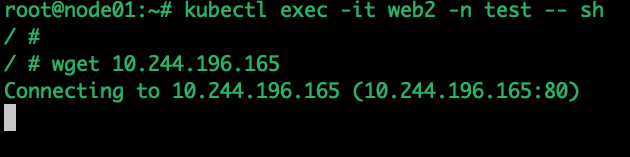

测试内部pod web2访问web1

kubectl exec -it web2 -n test -- sh
wget 10.244.196.165

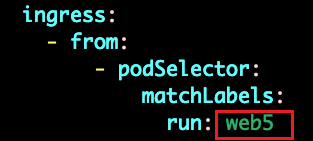

修改app-to-app.yaml

修改网络安全规则

kubectl apply -f app-to-app.yaml

测试外部pod web5访问web1

kubectl exec -it web5 -n default -- sh
wget 10.244.196.165

由此见得，podSelector入规则只在test命名空间中生效

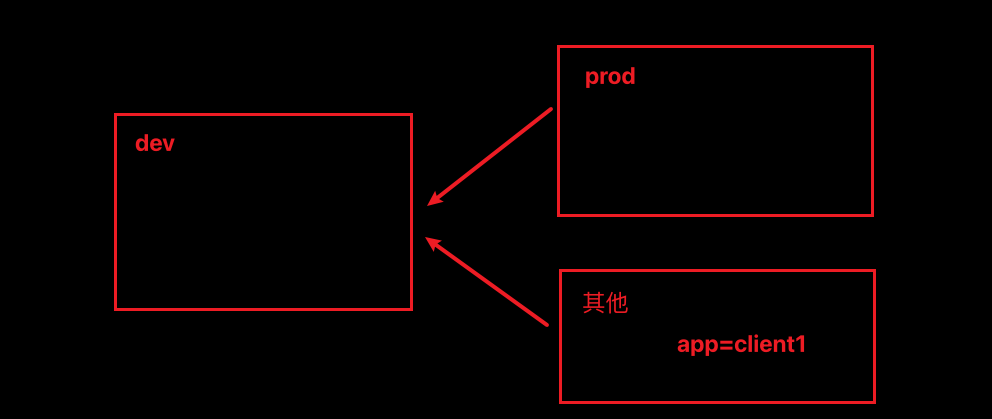

案例5:只允许指定命名空间中的应用访问

需求：限制dev命名空间标签为env=dev的pod，只允许prod命名空间中的pod访问和其他所有命名空间，app=client1标签pod访问

创建dev和prod命名空间
kubectl create ns dev && kubectl create ns prod && kubectl create ns other
kubectl label ns prod env=prod

在dev空间中创建一个pod，label为env=dev
kubectl run web --image=nginx --labels="env=dev" -n dev -- sleep 12h
kubectl get pods -n dev --show-labels

在prod命名空间中创建一个pod
kubectl run web-test1 --image=busybox -n prod -- sleep 12h

在other命名空间中创建一个pod作为其他命名空间

kubectl run web-test2 --image=busybox -n other -- sleep 12h
kubectl label pod web-test2 app=client1 -n other

kubectl run web-test3 --image=busybox -n other -- sleep 12h

vi dev-web.yaml

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: dev-web
  namespace: dev
spec:
  podSelector:
    matchLabels:
      env: dev
  policyTypes:
  - Ingress
  ingress:
  # 满足允许prod命名空间中的pod访问
  - from:
    - namespaceSelector:
        matchLabels:
          env: prod
  # 允许pod标签为app=client1的pod访问，所有命名空间
  - from:
    - namespaceSelector: {}
      podSelector:
        matchLabels:
          app: client1

kubectl apply -f dev-web.yaml

测试：

看一下IP地址

这里为10.244.196.162

进入prod命名空间的pod测试

测试其他命名空间other下标签为app=client1的pod可以访问，没有此标签的不能访问

kubectl exec -it web-test2 -n other -- sh
ping 10.244.196.162

kubectl exec -it web-test3 -n other -- sh
ping 10.244.196.162

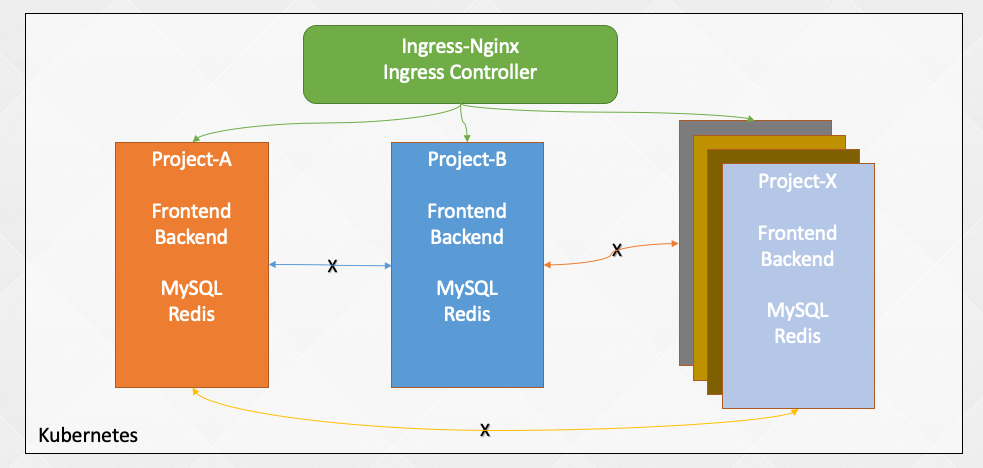

生产案例：隔离中间件服务，服务发布限制于Ingress

1. 有一个项目，它有自己数据库MySQL和缓存Redis中间件，我们只希望这个项目的应用能够访问该中间件
2. 假如有一个项目需要通过Ingress进行对外发布，我们想要除了Ingress外，其他任何Namespace下的Pod都不能访问该项目。

假设有一个项目叫nw-demo，里面部署了三个微服务，分别是MySQL、Redis和Nginx。现需要对MySQL、Redis、Nginx进行隔离，分别实现如下效果：

• MySQL、Redis只能被该Namespace下的Pod访问；
• Nginx可以被Ingress-nginx命名空间下的Pod和该Namespace下的Pod访问；

隔离中间件服务

# kubectl  create ns nw-demo
创建MySQL服务，MySQL以容器启动时，必须配置root的密码，或者设置密码为空，所以需要设置一个MYSQL_ROOT_PASSWORD的变量：

# kubectl create deploy mysql --image=registry.cn-beijing.aliyuncs.com/dotbalo/mysql:5.7.23 -n nw-demo

# 设置密码
# kubectl  set env deploy/mysql  MYSQL_ROOT_PASSWORD=mysql -n nw-demo

创建Redis服务：
# kubectl create deploy redis --image=registry.cn-beijing.aliyuncs.com/dotbalo/redis:5.0.9-alpine3.11 -n nw-demo

确认容器是否启动：
# kubectl  get po -n nw-demo -owide

在没有配置任何网络策略时，测试下网络的连通性，可以在任意Kubernetes节点上执行telnet命令：

telnet 172.25.244.196 3306
telnet 172.27.14.196 6379

可以看到此时的网络都是可以通信的。接下来可以根据Pod的标签进行网络隔离，首先查看一下Pod的标签：

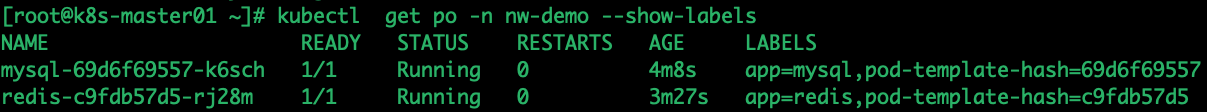

kubectl  get po -n nw-demo --show-labels

然后根据标签配置网络策略，本示例的配置将MySQL和Redis进行了拆分，配置了两个网络策略，当然也可以给两个Pod配置一个相同的标签，这样就可以使用同一个网络策略进行限制。但是在生产环境中，并不推荐使用同一个网络策略，因为有时候需要更细粒度的策略，同一个网络策略可能会有局限性，也会导致配置失败，所以本示例采用分开的网络策略进行配置

mysql-redis-nw.yaml

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: mysql-np
  namespace: nw-demo
spec:
  podSelector:
    matchLabels:
      app: mysql
  policyTypes:
  - Ingress
  ingress:
  - from:
    - namespaceSelector:
        matchLabels:
          access-nw-mysql-redis: "true"
    ports:
    - protocol: TCP
      port: 3306
---
apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: redis-np
  namespace: nw-demo
spec:
  podSelector:
    matchLabels:
      app: redis
  policyTypes:
  - Ingress
  ingress:
  - from:
    - namespaceSelector:
        matchLabels:
          access-nw-mysql-redis: "true"
    ports:
    - protocol: TCP
      port: 6379

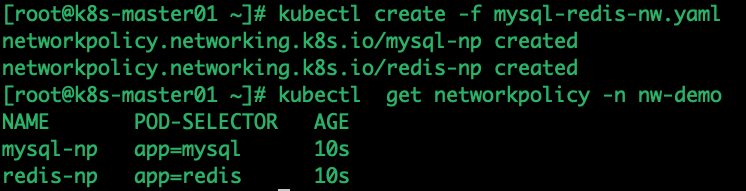

kubectl create -f mysql-redis-nw.yaml

kubectl get networkpolicy -n nw-demo

该yaml含有两个NetworkPolicy，其中mysql-np是对具有app=mysql标签的Pod进行管理，redis-np是对具有app=redis标签的Pod进行管理。但是需要注意的是该网络策略的ingress from是以namespaceSelector的标签进行匹配的，并非podSelector，或者是两者的结合。因为在生产环境中，同一个Namespace下可能会有很多不同类型、不同标签的Pod，并且它们可能并不具有一个相同的标签，所以如果通过podSelector进行选择，可能会比较麻烦，因为Pod一旦创建，对其标签的修改是很不方便的（apps/v1一旦创建就不可修改）。而使用namespaceSelector另一个好处是，可以很方便的对某个Namespace下的Pod进行管控，直接给指定Namespace添加标签即可，当然，如果需要更细粒度的管控，也可以结合podSelector使用。

创建后宿主机和任何Pod都已不能访问该Namespace下的MySQL和Redis：

# telnet 172.25.244.196 3306
Trying 172.25.92.93...
^C
# telnet 172.27.14.196 6379
Trying 172.17.125.28...
^C

在nw-demo命名空间下创建一个用于测试连通性的工具，然后进行测试，也是不能访问该服务的：

kubectl  run -ti debug-tools --image=registry.cn-beijing.aliyuncs.com/dotbalo/debug-tools:latest -n nw-demo

curl 172.25.244.196:3306 --connect-timeout 3

由于之前的from配置的是namespaceSelector，所以如果想要某一个Namespace下的Pod能够访问，直接给该Namespace添加一个NetworkPolicy中配置的标签即可，比如允许nw-demo命名空间下的所以Pod访问该NetworkPolicy隔离的服务：

kubectl label ns nw-demo access-nw-mysql-redis=true

使用nw-demo命名空间下的debug-tools再次测试：

kubectl exec -ti debug-tools -n nw-demo -- curl 172.25.244.196:3306

kubectl exec -ti debug-tools -n nw-demo -- nc -v 172.27.14.196 6379

此时nw-demo下的Pod已经可以访问MySQL和Redis，可以对其他Namespace下的Pod进行测试，比如在default命名空间进行测试：

kubectl run -ti debug-tools --image=registry.cn-beijing.aliyuncs.com/dotbalo/debug-tools:latest -n default

curl 172.25.244.196:3306 --connect-timeout 3

可以看到此时default命名空间下的Pod并不能访问nw-demo的服务，如果想要MySQL和Redis对default命名空间开放，只需要在default命名空间下添加一个access-nw-mysql-redis=true的标签即可。

相对于传统架构，对中间件的访问限制，在Kubernetes中实现同样的效果，可能配置更加方便且易于管理。

服务发布限制于Ingress

一般情况下，一个项目的服务发布，会把域名的根路径指向前端应用，接口路径指向对应的网关或者微服务。假设现在创建一个Nginx服务充当前端页面，配置网络策略只让Ingress Controller访问该应用：

# 创建应用
kubectl  create deploy nginx --image=registry.cn-beijing.aliyuncs.com/dotbalo/nginx:latest -n nw-demo
# 暴露服务
kubectl expose deploy nginx -n nw-demo --port=80

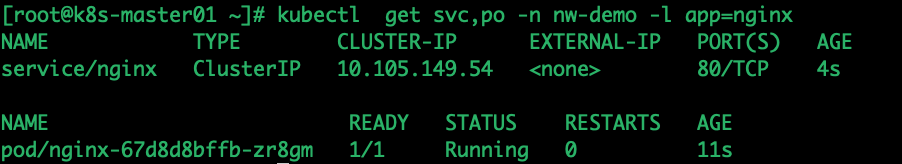

# 查看创建的服务
kubectl  get svc,po -n nw-demo -l app=nginx

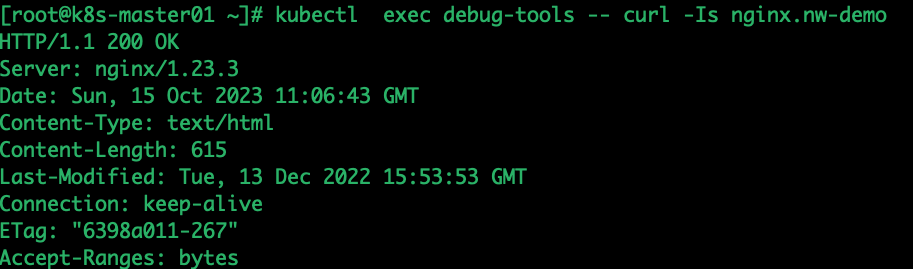

在没有任何网络策略的情况下，该服务可以被任何Pod访问：

配置网络策略只让Ingress Controller访问该服务：

nginx-nw.yaml

apiVersion: networking.k8s.io/v1
kind: NetworkPolicy
metadata:
  name: nginx-np
  namespace: nw-demo
spec:
  podSelector:
    matchLabels:
      app: nginx
  policyTypes:
  - Ingress
  ingress:
  - from:
    - namespaceSelector:
        matchLabels:
          app.kubernetes.io/name: ingress-nginx
      podSelector:
        matchLabels:
          app.kubernetes.io/name: ingress-nginx
    - podSelector: {}
    ports:
    - protocol: TCP
      port: 80

该条策略对具有app=nginx标签的Pod生效，只让具有app.kubernetes.io/name=ingress-nginx标签的Namespace下的具有app.kubernetes.io/name=ingress-nginx标签的Pod访问，同时还有一个允许当前Namespace下的Pod访问的策略- podSelector: {}。需要注意的是，读者的集群中已经安装了相关Ingress，并且需要根据实际的标签进行更改，如果读者集群目前并未安装Ingress，可以完成Ingress的学习后，再来测试该实验。

创建该NetworkPolicy，并测试连通性：

没有被允许的命名空间无法访问(这里使用svc方式会有无法通问题，尚未解决，可以使用pod尝试)

没有被允许的命名空间无法访问

kubectl exec debug-tools -- curl --connect-timeout 2 -Is nginx.nw-demo

允许范围内的Pod可以访问

在nw-demo名称空间下测试

kubectl -n nw-demo exec debug-tools -- curl --connect-timeout 2 -Is nginx.nw-demo

在ingress-nginx名称空间下测试

kubectl get po -n ingress-nginx -owide

kubectl -n ingress-nginx exec -it ingress-nginx-controller-wcszv -- bash

curl --connect-timeout 2 -Is nginx.nw-demo

可以看到Ingress Controller和该Namespace下的Pod可以访问，其他Namespace不可以访问。此时可以创建一个Ingress，然后用域名测试
